В основе системы компьютерная программа (Core), которая осуществляет взаимодействие с электронными блоками (Boards). Взаимодействие с электронными блоками может быть проводное (по протоколу близкому к RS485) и беспроводное. Блок электроники представляет из себя плату на базе микроконтроллера с несколькими выходами ШИМ (для управления яркостью LED светильников), несколькими входами типа сухой контакт (для подключения датчиков движения), несколькими реле для управления мощной нагрузкой.

Блоки электроники устанавливаются к каждому светильнику в здании и объединяются в сеть, что позволяет программному обеспечению управлять освещением всего здания в зависимости от внешних факторов. Например, в зависимости от количества света, идущего через окна или в зависимости от наличия/отсутствия движения в той или иной зоне. Например, можно поставить датчики движения в начале и в конце коридора и ПО будет включать свет только в том случае, если в коридор кто-то вошёл.

Блоки электроники могут выполнять разные функции именно их предлагается производить, чтобы клиенты могли конфигурировать систему под свои нужды.

Блоки могут выполнять следующие функции:

• управление яркостью светильников
• измерение освещения
• детектирование движения
• управление реле
• выход 4-20мА
• выход 0-10В

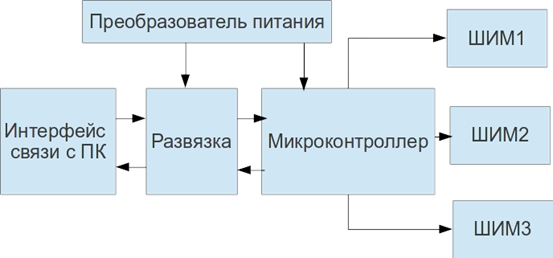

Пример блок схемы модуля

Как видно из блок схемы, модуль состоит из преобразователя питания, интерфейса связи с ПК, развязки и микроконтроллера. Остальные элементы добавляются по необходимости. В данном случае добавлены три каскада для управления блоками питания светильников.

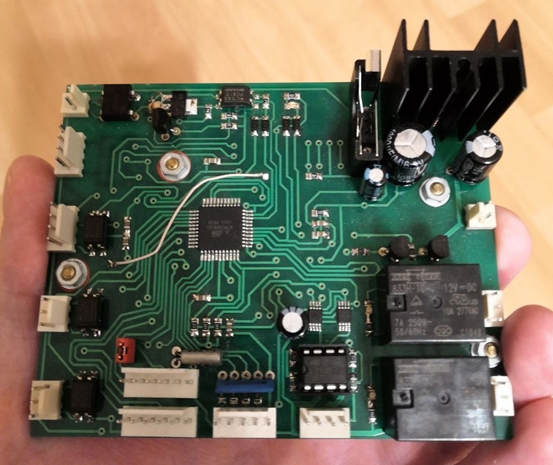

На рисунке показан один из вариантов блока электроники. В данном случае блок имеет 3 входа для управления светильниками, 2 реле, часы реального времени, SD карту на обратной стороне для независимой записи данных о потреблении, питание 12В.

Описание программного обеспечения

Всё здание делится на зоны: этажи, комнаты, коридоры. В каждой зоне свои светильники, они отображаются на экране, что позволяет следить за их состоянием и управлять ими вручную или автоматически.

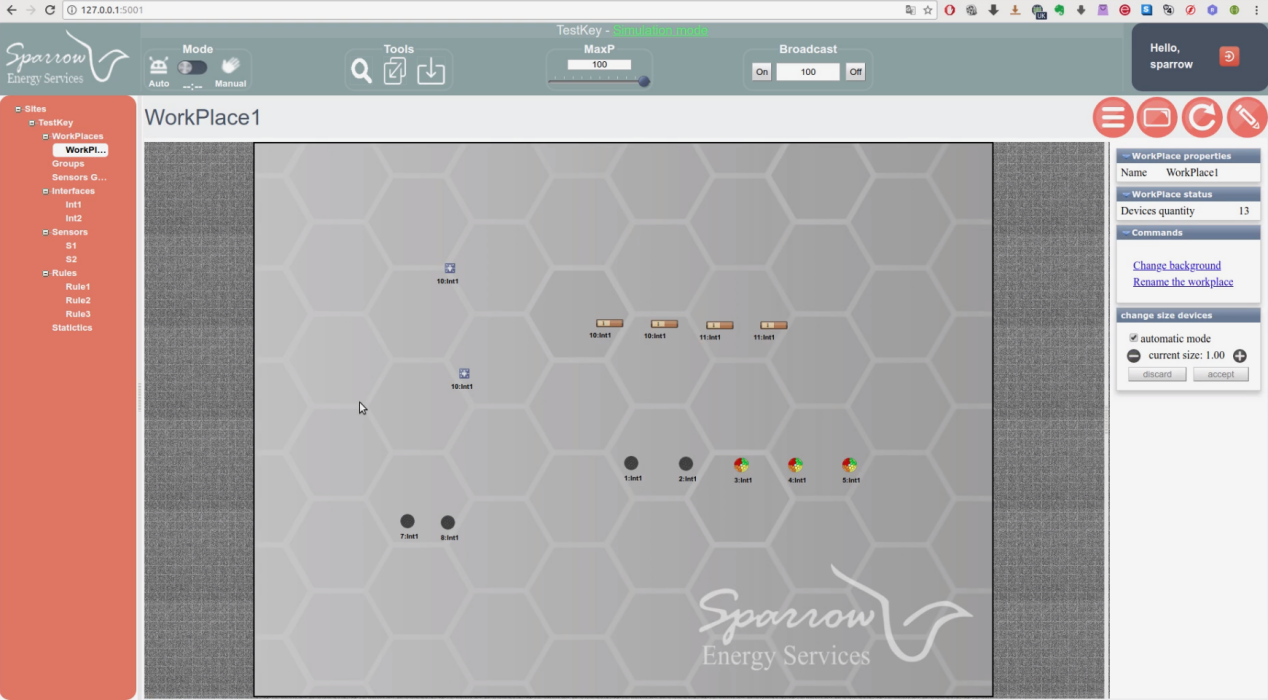

Как видно на рисунке 1, программное обеспечение похоже на SCADA систему, однако заточено именно для управления разными типами светильников. В данном случае показана зона с несколькими лампами (круги и прямоугольники), сенсорами (квадраты) и реле (прямоугольник со значном “0”). Слева структура системы:

• WorkPlaces - зоны
• Groups - группы светильников. Если требуется управлять несколькими светильниками единообразно, они объёдиняются в группы.
• Interfaces - список интерфейсов для работы с внешним оборудованием.
• Sensors - список сенсоров.
• Rules - список правил работы системы по расписанию.

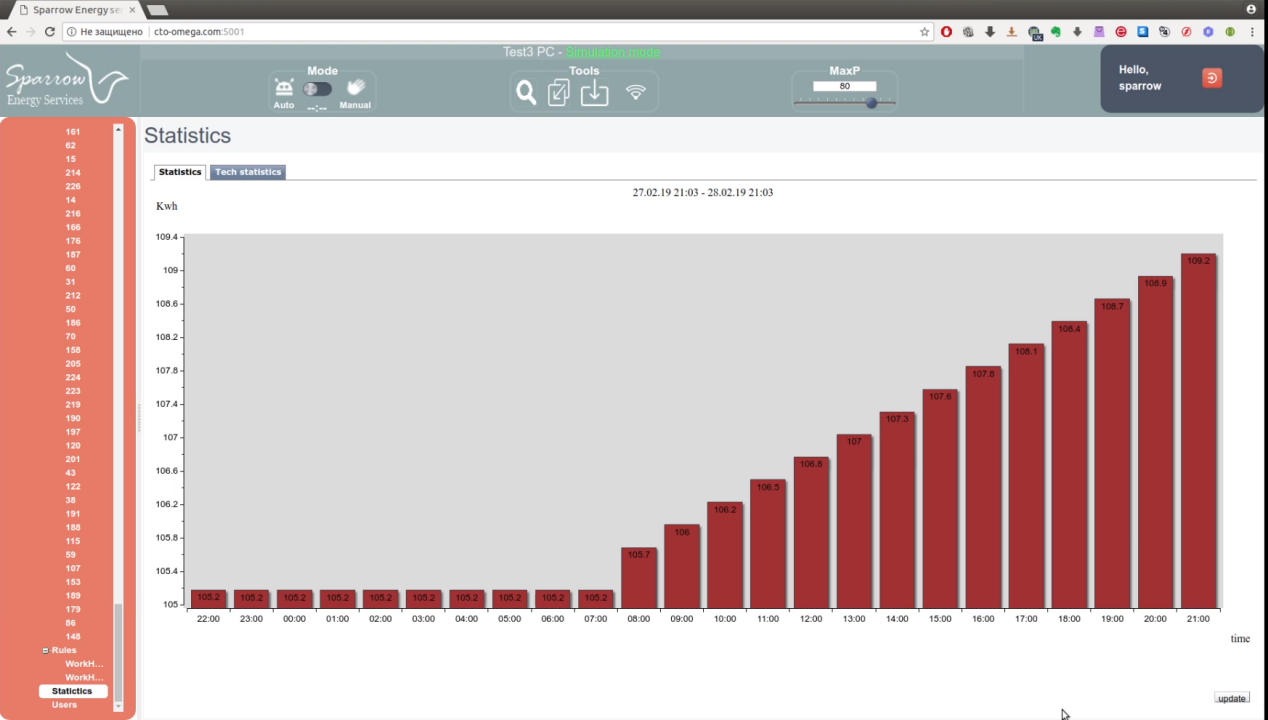

• Statistics - статистика работы системы: данные по потреблению, частоте срабатывания сенсоров.

Механизм правил (автоматическое управление) позволяет включать/выключать освещение по расписанию, менять реакцию на движение перед сенсоров по расписанию. Например, можно настроить таким образом, чтобы в течение рабочего дня яркость освещения менялась в зависимости от того, есть движение или нет: когда движение есть, яркость максимальна, потом начинает медленно убывать до 80% если нет движения. Однако когда рабочий день закончен, алгоритм меняется: в случае отсутствия движения система уменьшает яркость до 10%, если движение есть, поднимат до 100%.
Так же ПО ведёт учёт электроэнергии. Потребление сохраняется в базу, что даёт возможность делать отчёты об эффективности работы системы. Кроме того, сведения по текущем потрублении позволяет более гибко настраивать режим работы системы.



Подобную систему можно преобразовать в охранную. Вместо того, чтобы включать свет при наличии движения в комнате, система отсылает сообщение патрульному.



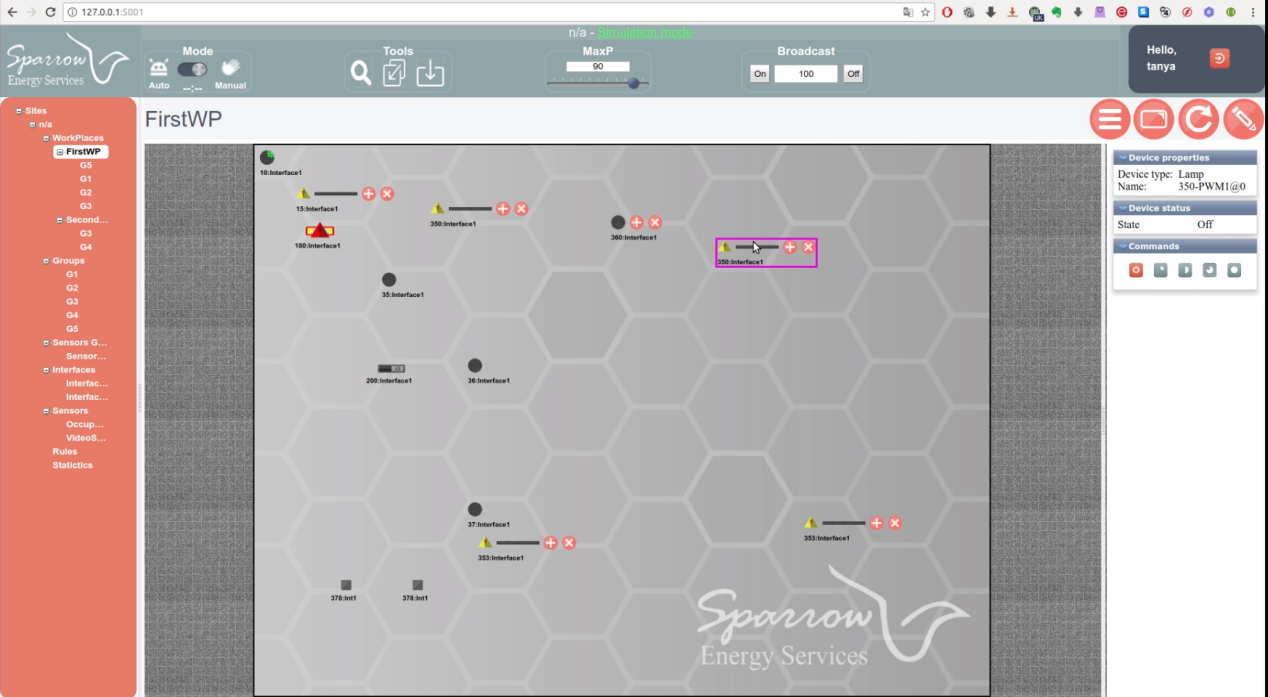

На рисунке показано срабатывание двух сенсоров (два квадрата слева). В правилах системы казано включить несколько реле (прямоугольники вверху) и часть светильников (круги).
